プロダクト細部
起源の場所: 常州、江蘇、中国
ブランド名: Lingman
支払及び船積みの言葉
最小注文数量: 5セット
価格: USD 265-780 set
パッケージの詳細: 木製のカートン
受渡し時間: 7-15の仕事日
支払条件: T/T、L/C
供給の能力: 1ヶ月あたりの200セット
モデル番号: |
3H-04 |

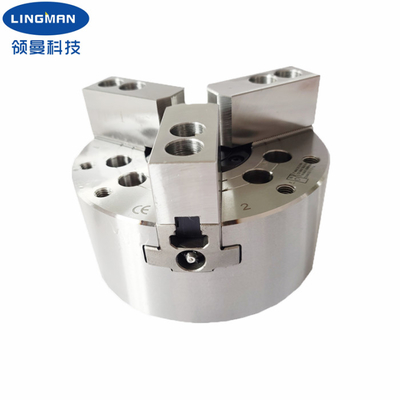

製品名: |
力のチャック |
材料: |
ステンレス鋼 |
くさびの打撃: |
13mm |
爪の打撃/直径: |
5.6mm |
直径を締め金で止めること: |
7-112mm |
最高。D.Bの引き: |
13.6KN |
最高。力を締め金で止めること: |
28.5KN |
Max.Working圧力: |
2.4MPa |
電源: |
電源 |
アプリケーション: |
CNCの旋盤 |
一致cyl。: |
TH-536 |
モデル番号: |
3H-04 |
製品名: |
力のチャック |
材料: |
ステンレス鋼 |
くさびの打撃: |
13mm |
爪の打撃/直径: |
5.6mm |
直径を締め金で止めること: |
7-112mm |
最高。D.Bの引き: |
13.6KN |
最高。力を締め金で止めること: |
28.5KN |
Max.Working圧力: |
2.4MPa |
電源: |
電源 |
アプリケーション: |
CNCの旋盤 |
一致cyl。: |
TH-536 |
1.記述
私達の会社はいろいろな種類の空気のチャック、電気チャックおよび他の力のチャックR & Dの生産、10年間以上販売に焦点を合わせている専門の製造者である。
このプロダクトは独立した知的財産権の国民のパテントである。このプロダクトは特別型の目的の締め金で止めることのために適した大口径が付いている穴を通ってくさび形の3顎、特にである。滑走表面は、精密地面堅くなり、直接油を差される。このプロダクトの利点は高く堅い構造および高い締め金で止める正確さにある。
国民の標準と一直線の空気のチャックおよび紡錘の関係の方法は、ユーザー フランジが付いているだけ機械構造を、変える必要はないし、チャックのサイズは取付けることができる。
チャック ボディ自体は行為の締め金で止め、ゆるめを達成する紡錘の尾制御機構を通ってシリンダー、作り付けピストン、である。
チャックの中間は複数の後に空の構造、良質の合金鋼の全面的な使用、高力熱処理および耐久力のある特別な表面処理である;すべての合う表面は精密ひき、安定した、そして耐久の精密、繰り返された締め金で止める位置の高精度である。
プロダクトは、ディスク タイプ処理する、ギヤ短いシャフトのタイプのために適しているの工作物の処理。
注文のコレットは標準サイズのコレットに加えて利用できる。
2.パフォーマンス パラメータ
|
型式番号 |
3H-04 |
|
くさびの打撃 |
10mm |
|
爪の打撃/直径 |
5.4mm |
|
直径を締め金で止めること |
7-110mm |
|
最高。D.Bの引き |
13.7KN |
|
最高。力を締め金で止めること |
28.4KN |
|
重量 |
4KG |
|
Max.working圧力 |
2.3Mpa |
|
最高。数回転 |
8000 r.p.m |
|
適当な回転式シリンダー |
TH-536 |
3.次元
| 指定 | B | C | D | D1 | D2 | E | E1 | F | 最高G。 | G min。 | H | J | |
| 3H-04 | 110 | 59 | 185 | 70.6 | / | / | 4 | / | 26 | 3.5 | -6.5 | 17.5 | 12 |
4.利点
| a.完全な打撃の設計 |
| b.広い応用範囲、プロフィールの処理の多様化 |
| c.高く反復的な位置の正確さ |
| D.低い維持費、長い耐用年数 |
|
e.多数構成は利用できる 櫛タイプe.2かほぞ穴溝のタイプ爪 |
5. 私達のサービス
| a. 私達はよい価格の直接工場および速い調達期間である。 |
| b. あなたが付いている専門の設計チームの仕事。 |
| s. 良質を保証する専門QCのチーム。 |
| d. OEM及びODMサービスなら。 |
6.生産ライン
