プロダクト細部
起源の場所: 常州、江蘇、中国
ブランド名: Lingman
モデル番号: 3H-10
支払及び船積みの言葉
最小注文数量: 5セット
価格: USD 265-780 set
パッケージの詳細: 木製のカートン
受渡し時間: 7-15の仕事日
支払条件: T/T、L/C
供給の能力: 1ヶ月あたりの200セット
製品名: |
油圧チャック |
くさびの打撃: |
19mm |
爪の打撃/直径: |
8.8mm |
直径を締め金で止めること: |
31-254mm |
最高。D.Bの引き: |
42.6KN |
最高。力を締め金で止めること: |
110.7KN |
最高。回転の数: |
4200 r.p.m |
重量: |
41.5KG |
Max.Working圧力: |
2.7Mpa |
適当な回転式シリンダー: |
TH-1075 |
製品名: |
油圧チャック |
くさびの打撃: |
19mm |
爪の打撃/直径: |
8.8mm |
直径を締め金で止めること: |
31-254mm |
最高。D.Bの引き: |
42.6KN |
最高。力を締め金で止めること: |
110.7KN |
最高。回転の数: |
4200 r.p.m |
重量: |
41.5KG |
Max.Working圧力: |
2.7Mpa |
適当な回転式シリンダー: |
TH-1075 |
1.記述

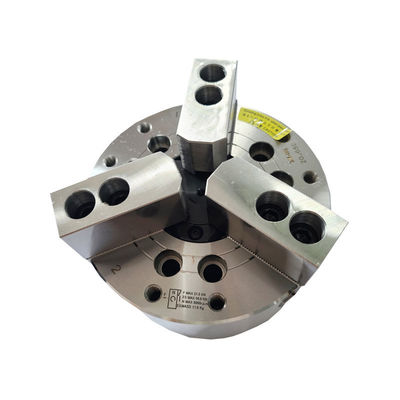

私達のチャックは大きいによ穴が付いているくさびホック3の顎である、従って棒材料および行われた工作物を処理できる。それは座席を点検するか、または紡錘の冷却剤の指定を変更する直通の穴に挿入される工作物の部分を締め金で止めるために適している。
チャックにシリンダーがある、従って取付けるときシリンダーおよび引っ張り棒を必要としない。それはちょうどたる製造人の管によって紡錘の端にオイルのgyratorにチャックを接続する必要がある。
さらに、それにまたフランジの関係(Aのタイプ関係)がある。顧客がチャックを取付けることは容易である。旋盤の構造を変える必要性がないし、ちょうど一致のフランジを必要とする。それは取付けることで長時間救う。
2.パフォーマンス パラメータ
型式番号 |
3H-10 |
くさびの打撃 |
19mm |
爪の打撃/直径 |
8.8mm |
直径を締め金で止めること |
31-254mm |
最高。D.Bの引き |
42.6KN |
最高。力を締め金で止めること |
110.7KN |
重量 |
41.5KG |
Max.working圧力 |
2.7Mpa |
最高。数回転 |
4200 r.p.m |
適当な回転式シリンダー |
TH-1075 |
3.次元
指定 | B | C | D | D1 | D2 | E | E1 | F | G MAX | G分 | H | J | |
3H-10A6 | 254 | 120 | 220 | 171.4 | 106.38 | 133.4 | 5 | 25 | 75 | 33.5 | 14.5 | 25 | 45 |
4.利点
a.完全な打撃の設計 |
b.広い応用範囲、プロフィールの処理の多様化 |
c.高く反復的な位置の正確さ |
D.低い維持費、長い耐用年数 |
e.多数構成は利用できる |
5.生産ライン
6。私達のサービス
a.私達はよい価格の直接工場および速い調達期間である。 |
b.あなたが付いている専門の設計チームの仕事。 |
s.良質を保証する専門QCのチーム。 |
D. OEM及びODMサービスを提供すること。 |
