プロダクト細部
起源の場所: 常州、江蘇、中国
ブランド名: Lingman
モデル番号: 3H-06
支払及び船積みの言葉
最小注文数量: 5セット
価格: USD 265-780 set
パッケージの詳細: 木製のカートン
受渡し時間: 7-15の仕事日
支払条件: T/T、L/C
供給の能力: 1ヶ月あたりの200セット
製品名: |
油圧チャック |
くさびの打撃: |
12mm |
爪の打撃/直径: |
5.5mm |
直径を締め金で止めること: |
15-168mm |
最高。D.Bの引き: |
21.5KN |
最高。力を締め金で止めること: |
56.8KN |
最高。回転の数: |
6000 r.p.m |
重量: |
13.7KG |
Max.Working圧力: |
2.8Mpa |
適当な回転式シリンダー: |
TH-646 |
製品名: |
油圧チャック |
くさびの打撃: |
12mm |
爪の打撃/直径: |
5.5mm |
直径を締め金で止めること: |
15-168mm |
最高。D.Bの引き: |
21.5KN |
最高。力を締め金で止めること: |
56.8KN |
最高。回転の数: |
6000 r.p.m |
重量: |
13.7KG |
Max.Working圧力: |
2.8Mpa |
適当な回転式シリンダー: |
TH-646 |
1.記述

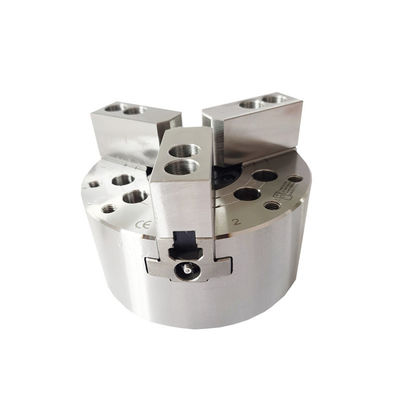

私達のチャックは大きい直通の穴の構造にあり、くさび形で特別型の目的を締め金で止めるために特に適している3顎がある。すべての滑走表面は堅くされた処置、ひく精密によって処理され、直接油を差される。付加的では、それに高い剛性率および高い締め金で止める正確さがある。
チャックは固体であり、耐久およびそれ高速で滑らかに作動できる。それにまた繰返しおよび大きいクランプ力を置くための高精度および自動生産のための適したがある。直通の穴の設計は長い工作物の処理に使用することができる。
チャックは旋盤の重量を減らし、耐用年数を高めることができる。GBへの短いシリンダー関係は確認され、顧客は旋盤の構造を変えることをチャックの同じサイズであるフランジを必要とする必要はないが、そして近いうちに容易に取付けることができる。
2.パフォーマンス パラメータ
|
型式番号 |
3H-06 |
|
くさびの打撃 |
12mm |
|
爪の打撃/直径 |
5.5mm |
|
直径を締め金で止めること |
15-168mm |
|
最高。D.Bの引き |
21.5KN |
|
最高。力を締め金で止めること |
56.8KN |
|
重量 |
13.7KG |
|
Max.working圧力 |
2.8Mpa |
|
最高。数回転 |
6000 r.p.m |
|
適当な回転式シリンダー |
TH-646 |
3.次元
| 指定 | B | C | D | D1 | D2 | E | E1 | F | G MAX | G分 | H | J | |
| 3H-06 | 168 | 91 | 140 | 104.8 | 82.56 | 116 | 5 | 15 | 45 | 26 | 14 | 19 | 20 |
4.利点
| a.完全な打撃の設計 |
| b.広い応用範囲、プロフィールの処理の多様化 |
| c.高く反復的な位置の正確さ |
| D.低い維持費、長い耐用年数 |
|
e.多数構成は利用できる |
5.生産ライン
6。私達のサービス
| a.私達はよい価格の直接工場および速い調達期間である。 |
| b.あなたが付いている専門の設計チームの仕事。 |
| s.良質を保証する専門QCのチーム。 |
| D. OEM及びODMサービスを提供すること。 |
