プロダクト細部
起源の場所: 常州、江蘇、中国
ブランド名: Lingman
モデル番号: W160A-25
支払及び船積みの言葉
最小注文数量: 1セット
価格: USD 2500-3000/set
パッケージの詳細: 木製のカートン
受渡し時間: 15-20の仕事日
支払条件: T/T、L/C
供給の能力: 1ヶ月あたりの100セット
製品名: |
主要なチャック |
原料: |
ステンレス鋼 |
爪の打撃: |
25mm |
最高の締め金で止める力: |
4.8KN |
正当な圧力: |
0.4-0.9MPa |
限界の速度: |
500r/min |
範囲を締め金で止めること: |
15-160mm |
中央高さ: |
150mm |
回転慣性: |
0.1kg.㎡ |
回転部品の重量: |
21KG |
全単位重量: |
44kg |
適用: |
レーザーの切断 |
製品名: |
主要なチャック |
原料: |
ステンレス鋼 |
爪の打撃: |
25mm |
最高の締め金で止める力: |
4.8KN |
正当な圧力: |
0.4-0.9MPa |
限界の速度: |
500r/min |
範囲を締め金で止めること: |
15-160mm |
中央高さ: |
150mm |
回転慣性: |
0.1kg.㎡ |
回転部品の重量: |
21KG |
全単位重量: |
44kg |
適用: |
レーザーの切断 |
1. 記述

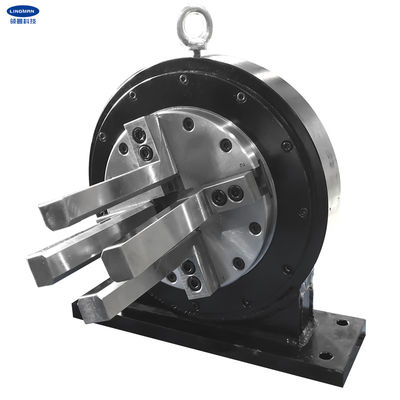

このプロダクトはレーザーのパイプ・カッターのために特に設計されている。プロダクト自体はしっかりと工作物を締め金で止め、同時に回ることができる中間でチャックが付いている独立した紡錘として使用することができる。
回転空気入口は尾取付けられた回転子を通して急速な締め金で止め、ゆるむ行為を達成することができるように実現することができる。働く空気源は連続的な空輸補給の原則を採用する。
プロダクト基盤が修理された後、一致させたモーターをギヤによって接続し、工作物を回るために締め金で止め、運転することを実現するために圧縮空気の源(0.4-0.9Mpa)を接続しなさい。それは締め金で止め、回り、そして前部そして入戻す工作物のために主に使用される。
カッターによって処理される部品の長い長さのために尾チャックおよび一致させた主要なチャックは通常装置で組に取付けられている。
このプロダクトは固体中心が付いている4爪の自動同期集中の構造である。それは管シートの統合された機械で使用されるために推薦するあり、正方形および回状管シートを切ることができる。
2.パフォーマンス パラメータ
|
W160A-25 |
|
25mm |
|
4.8KN |
|
0.4-0.9MPa |
|
500r/min |
|
15-160mm |
|
150mm |
|
0.1kg.m2 |
|
21kg |
|
44kg |
3.次元
指定 | B | B1 | C | D | E | F | G | H | 私 | J | L | M | N | O | R | S | T | |
W160A-25 | 280 | 150 | 290 | 295 | 120 | 85 | 245 | 94 | 0 | 130 | 152 | 11 | 16 | 5 | 12 | 6-M8 | 13 | 265 |
4.利点
a.完全な打撃の設計 |
b.広い応用範囲、プロフィールの処理の多様化 |
c.高く反復的な位置の正確さ |
D.低い維持費、長い耐用年数 |
e.多数構成は利用できる 櫛タイプe.2かほぞ穴溝のタイプ爪 |
5.生産ライン
6。私達のサービス
a.私達はよい価格の直接工場および速い調達期間である。 |
b.あなたが付いている専門の設計チームの仕事。 |
c.良質を保証する専門QCのチーム。 |
D. OEM及びODMサービスを提供すること。 |
