プロダクト細部
起源の場所: 常州、江蘇、中国
ブランド名: Lingman
モデル番号: 3L-05/06/08/10/12
支払及び船積みの言葉
最小注文数量: 1セット
価格: USD 300-780 set
パッケージの詳細: 木製のカートン
受渡し時間: 7-15の仕事日
支払条件: T/T、L/C
供給の能力: 1ヶ月あたりの200セット
モデル: |
3L-12 |
くさびの打撃: |
35mm |
爪の打撃/直径: |
52MM |
直径を締め金で止めること: |
50-385mm |
最高。力を締め金で止めること: |
68.0KN |
重量: |
136KG |
最高。数回転: |
1600 r.p.m |
適当なシリンダー: |
TH-1512 |
構造: |
穴の構造を通して |
適用: |
CNCの旋盤のチャック |
モデル: |
3L-12 |
くさびの打撃: |
35mm |
爪の打撃/直径: |
52MM |
直径を締め金で止めること: |
50-385mm |
最高。力を締め金で止めること: |
68.0KN |
重量: |
136KG |
最高。数回転: |
1600 r.p.m |
適当なシリンダー: |
TH-1512 |
構造: |
穴の構造を通して |
適用: |
CNCの旋盤のチャック |

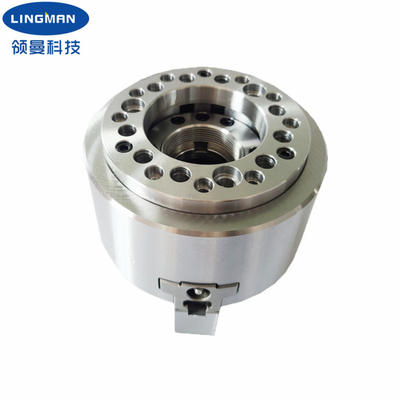

1.記述
私達はCNCの旋盤の製造業者および15年間のプロの経験のレーザーの打抜き機のためのチャックである。極度の長い力のチャックの構造は大きい穴が付いている空の構造である。このチャックは不規則な工作物を締め金で止めるために非常に適している。私達のチャックのすべての滑走表面は、精密地面堅くなり、失敗を防ぐために直接油を差される。anti-rustカット オイルの使用は錆が締め金で止める力を減らせば、特別な関心に支払われなければならないコレットの内部錆を防ぐことができる。
さらに、それに高い剛性率および高い締め金で止める正確さがある。極度の長い爪の打撃力のチャックはよりよく異なった形およびサイズの管付属品のための顧客の要求を満たすことができる。
コレットはいろいろなサイズで利用できる。標準サイズのチャックに加えて、またあなたのデッサンおよび条件に従ってカスタマイズすることができる。
2.パフォーマンス パラメータ
|
型式番号 |
3L-15 |
|
くさびの打撃 |
35mm |
|
爪の打撃/直径 |
52mm |
|
直径を締め金で止めること |
50-385mm |
|
最高。D.Bの引き |
84.3KN |
|
最高。力を締め金で止めること |
68.0KN |
|
重量 |
136KG |
|
Max.working圧力 |
2.6Mpa |
|
最高。回転の数 |
1600 r.p.m |
|
適当な回転式シリンダー |
TH-1512 |
3.次元
| 指定 | B | C | D | D1 | D2 | E | E1 | F | 最高G。 | G min。 | H | J | |
| 3L-15 | 385 | 150 | 300 | 235 | 139.72 | 171.4 | 6 | 33 | 120 | 12.5 | -22.5 | 39 | 60 |
4.利点
| a.完全な打撃の設計 |
| b.広い応用範囲、プロフィールの処理の多様化 |
| c.高く反復的な位置の正確さ |
| D.低い維持費、長い耐用年数 |
|
e.多数構成は利用できる 櫛タイプe.2かほぞ穴溝のタイプ爪 |
5. 私達のサービス
| a. 私達はよい価格の直接工場および速い調達期間である。 |
| b. あなたが付いている専門の設計チームの仕事。 |
| s. 良質を保証する専門QCのチーム。 |
| d. OEM及びODMサービスなら。 |
