プロダクト細部
起源の場所: 常州、江蘇、中国
ブランド名: Lingman
モデル番号: 3L-05/06/08/10/12
支払及び船積みの言葉
最小注文数量: 1セット
価格: USD 300-780 set
パッケージの詳細: 木製のカートン
受渡し時間: 7-15の仕事日
支払条件: T/T、L/C
供給の能力: 1ヶ月あたりの200セット
材料: |
鋼鉄、ステンレス鋼 |
くさびの打撃: |
12mm |
爪の打撃/直径: |
18mm |
直径を締め金で止めること: |
6-138mm |
最高。力を締め金で止めること: |
17.2KN |
重量: |
7.2KG |
最高。数回転: |
4200 r.p.m |
適当なシリンダー: |
TH-536 |
構造: |
ロング ストローク |
適用: |
CNCの旋盤機械 |
材料: |
鋼鉄、ステンレス鋼 |
くさびの打撃: |
12mm |
爪の打撃/直径: |
18mm |
直径を締め金で止めること: |
6-138mm |
最高。力を締め金で止めること: |
17.2KN |
重量: |
7.2KG |
最高。数回転: |
4200 r.p.m |
適当なシリンダー: |
TH-536 |
構造: |
ロング ストローク |
適用: |
CNCの旋盤機械 |
1.記述

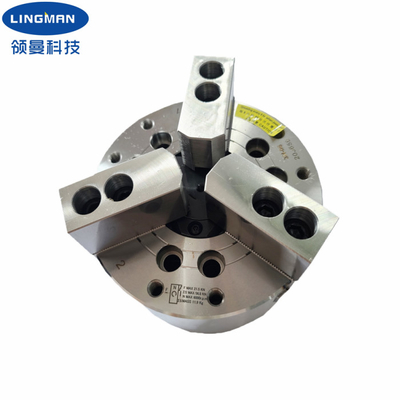

私達の会社はレーザーの打抜き機のためのCNCの旋盤そしてチャックの専門の製造業者である。油圧チャックは市場で今非常に普及している。極度の長い力のチャックの構造は大きい穴が付いている空の構造である。チャックに不規則な工作物を締め金で止めるために非常に適している3つのくさび形のグリッパーがある。私達のチャックのすべての滑走表面は、精密地面堅くなり、直接油を差される。さらに、それに高い剛性率および高い締め金で止める正確さがある。極度の長い爪の打撃力のチャックはよりよく別に管付属品の締め金で止める顧客の要求を満たすことができる。
チャックは耐久および高速で滑らかである。の自動生産のために適した大きい締め金で止める力の高精度位置および繰返し。穴を通して設計は長い工作物の処理に使用することができる。
コレットは5"、6"、8"、10"、12"および15"で利用できるサイズ。標準サイズのチャックに加えて、またあなたのデッサンおよび条件に従ってカスタマイズすることができる。
2.パフォーマンス パラメータ
|
型式番号 |
3L-05 |
|
くさびの打撃 |
12mm |
|
爪の打撃/直径 |
18mm |
|
直径を締め金で止めること |
6-138mm |
|
最高。D.Bの引き |
15.6KN |
|
最高。力を締め金で止めること |
17.2KN |
|
重量 |
7.2KG |
|
Max.working圧力 |
2.3Mpa |
|
最高。回転の数 |
4200 r.p.m |
|
適当な回転式シリンダー |
TH-536 |
3.次元
| 指定 | B | C | D | D1 | D2 | E | E1 | F | 最高G。 | G min。 | H | J | |
| 3L-05 | 135 | 65 | 110 | 82.6 | 63.51 | 96 | 4 | 15 | 32 | 1 | -11 | 20 | 12 |
4.利点
| a.完全な打撃の設計 |
| b.広い応用範囲、プロフィールの処理の多様化 |
| c.高く反復的な位置の正確さ |
| D.低い維持費、長い耐用年数 |
|
e.多数構成は利用できる 櫛タイプe.2かほぞ穴溝のタイプ爪 |
5. 私達のサービス
| a. 私達はよい価格の直接工場および速い調達期間である。 |
| b. あなたが付いている専門の設計チームの仕事。 |
| s. 良質を保証する専門QCのチーム。 |
| d. OEM及びODMサービスなら。 |
6. 生産ライン
