プロダクト細部
起源の場所: 常州、江蘇、中国
ブランド名: Lingman
支払及び船積みの言葉
最小注文数量: 5セット
価格: USD 265-780 set
パッケージの詳細: 木製のカートン
受渡し時間: 7-15の仕事日
支払条件: T/T、L/C
供給の能力: 1ヶ月あたりの200セット
モデル番号: |
3H-06 |
製品名: |
力のチャック |
材料: |
鋼鉄、ステンレス鋼 |
くさびの打撃: |
12mm |
爪の打撃/直径: |
5.5mm |
直径を締め金で止めること: |
15-168mm |
最高。D.Bの引き: |
21.5KN |
最高。力を締め金で止めること: |
56.8KN |
Max.Working圧力: |
2.8Mpa |
電源: |
油圧 |
一致cyl。: |
TH-646 |
最高速度: |
6000分/r.p.m |
モデル番号: |
3H-06 |
製品名: |
力のチャック |
材料: |
鋼鉄、ステンレス鋼 |
くさびの打撃: |
12mm |
爪の打撃/直径: |
5.5mm |
直径を締め金で止めること: |
15-168mm |
最高。D.Bの引き: |
21.5KN |
最高。力を締め金で止めること: |
56.8KN |
Max.Working圧力: |
2.8Mpa |
電源: |
油圧 |
一致cyl。: |
TH-646 |
最高速度: |
6000分/r.p.m |
1.記述

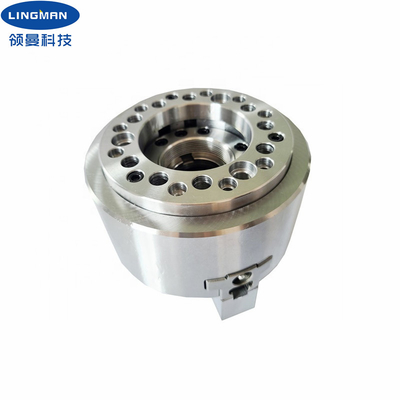

このプロダクトは独立した知的財産権の国民のパテントである。このプロダクトは特別型の目的の締め金で止めることのために適した大口径が付いている穴を通ってくさび形の3顎、特にである。滑走表面は、精密地面堅くなり、直接油を差される。このプロダクトの利点は高く堅い構造および高い締め金で止める正確さにある。
このチャックの利点は次のとおりである:1.仕事の効率を、1人を複数のCNCの工作機械を作動させるために達成できる改善しなさい;2.非常に人的資源のコストを削減するため、しかし広く区分するためにまた適当な固定装置の投資を、減らすため企業を処理する単一プロダクト機械類
プロダクトは、ディスク タイプ処理する、ギヤ短いシャフトのタイプのために適しているの工作物の処理。
注文のコレットはまた標準サイズのコレットに加えて利用できる、標準サイズのチャックを除いて、カスタマイズされたチャック提供される。
2.パフォーマンス パラメータ
|
型式番号 |
3H-06 |
|
くさびの打撃 |
12mm |
|
爪の打撃/直径 |
5.5mm |
|
直径を締め金で止めること |
15-168mm |
|
最高。D.Bの引き |
21.5KN |
|
最高。力を締め金で止めること |
56.8KN |
|
重量 |
11.9KG |
|
Max.working圧力 |
2.8Mpa |
|
最高。数回転 |
6000 r.p.m |
|
適当な回転式シリンダー |
TH-646 |
3.次元
| 指定 | B | C | D | D1 | D2 | E | E1 | F | 最高G。 | G min。 | H | J | |
| 3H-06 | 168 | 81 | 140 | 104.8 | / | / | 5 | / | 45 | 11 | -1 | 19 | 20 |
4.利点
| a.完全な打撃の設計 |
| b.広い応用範囲、プロフィールの処理の多様化 |
| c.高く反復的な位置の正確さ |
| D.低い維持費、長い耐用年数 |
|
e.多数構成は利用できる 櫛タイプe.2かほぞ穴溝のタイプ爪 |
5. 私達のサービス
| a. 私達はよい価格の直接工場および速い調達期間である。 |
| b. あなたが付いている専門の設計チームの仕事。 |
| s. 良質を保証する専門QCのチーム。 |
| d. OEM及びODMサービスなら。 |
