プロダクト細部
起源の場所: 常州、江蘇、中国
ブランド名: Lingman
モデル番号: G800JF-360
支払及び船積みの言葉
最小注文数量: 1セット
価格: USD 7500-10500 set
パッケージの詳細: 木製のカートン
受渡し時間: 15-20の仕事日
支払条件: T/T、L/C
供給の能力: 1ヶ月あたりの100セット
爪の打撃: |
180mm |
最高の締め金で止める力: |
4.5KN |
正当な圧力: |
0.4-0.9MPa |
限界の速度: |
500r/min |
範囲を締め金で止めること: |
5-360mm |
中央高さ: |
420mm |
回転慣性: |
17.19kg.㎡ |
回転部品の重量: |
303kg |
全単位重量: |
452kg |
爪の打撃: |
180mm |
最高の締め金で止める力: |
4.5KN |
正当な圧力: |
0.4-0.9MPa |
限界の速度: |
500r/min |
範囲を締め金で止めること: |
5-360mm |
中央高さ: |
420mm |
回転慣性: |
17.19kg.㎡ |
回転部品の重量: |
303kg |
全単位重量: |
452kg |

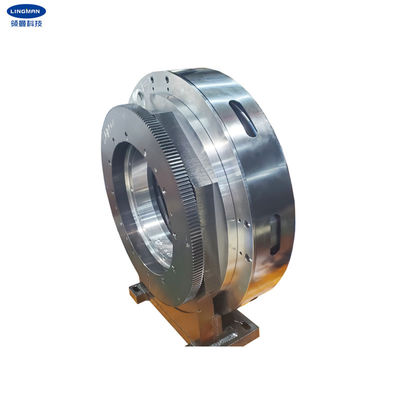

正方形の中間の穴レーザーの鋼鉄管の打抜き機のための空気力のチャック
1. 記述
プロダクトは装置を切るレーザーの管のために特に設計されている。生産自体はしっかりと回っている間工作物を締め金で止めることができるチャックが付いている独立した回転紡錘として、使用することができる。
プロダクトはシリンダーを直接使用することによって出力する、機械効率は高い、エネルギー損失は小さい、力を締め金で止める出力は大きく、締め金で止める力は安定している。工作物を直接締め金で止めるのにシリンダーが使用されているので働く範囲は広い。シリンダーは直接出力のために、出力力使用され、空気圧はソフトウェア制御を達成することを容易にする線形割合にある。
この種類のチャックは正方形の中間の穴でなされる。それは正方形の管のサイズを増加し、使用の規模を拡大する。そしてこのチャックの構造は非常に簡単で、他のタイプのチャックと比較される少数の部品がある。しかしそれに安定した性能および低負荷の消費がある。
2. パフォーマンス パラメータ
|
型式番号 |
G800JF-360 |
|
爪の打撃 |
180mm |
|
力を締め金で止めるMaximunm |
4.5KN |
|
正当な圧力 |
0.4-0.9MPa |
|
限界の速度 |
500r/min |
|
範囲を締め金で止めること |
5-360mm |
|
中央高さ |
420mm |
|
回転慣性 |
17.19g.m2 |
|
回転部品の重量 |
303kg |
|
全単位重量 |
452kg |
3.Dimensions
| 指定 | B | B1 | C | D | E | F | G | H | 私 | J | K | L | O | R | S | |
| G800JF-360 | 680 | 420 | 820 | 840 | 205 | 150 | 620 | 257 | 510 | 523 | 539 | 25 | 360 | 9 | 16-M8 | 18 |
4.Advantages
| a.完全な打撃の設計 |
| b.広い応用範囲、プロフィールの処理の多様化 |
| c.高く反復的な位置の正確さ |
| D.低い維持費、長い耐用年数 |
|
e.多数構成は利用できる 櫛タイプe.2かほぞ穴溝のタイプ爪 |
5.Productionライン
6.Ourサービス
| a.私達はよい価格の直接工場および速い調達期間である。 |
| b.あなたが付いている専門の設計チームの仕事。 |
| c.良質を保証する専門QCのチーム。 |
| D. OEM及びODMサービスを提供すること。 |
