プロダクト細部
起源の場所: 常州、江蘇、中国
ブランド名: Lingman
モデル番号: 空気の回転式チャックG500C-225
支払及び船積みの言葉
最小注文数量: 1セット
価格: USD 6600-7200 set
パッケージの詳細: 木製のカートン
受渡し時間: 10-15の仕事日
支払条件: T/T、L/C
供給の能力: 1ヶ月あたりの500セット
製品名: |
4顎の空気の回転式チャック |
爪の打撃: |
200mm |
最高の締め金で止める力: |
2.77KN |
正当な圧力: |
0.1-0.8Mpa |
限界の速度: |
130r/min |
範囲を締め金で止めること: |
0-225mm |
中央高さ: |
315MM |
回転慣性: |
6.1kg.㎡ |
特徴: |
より高い回転精密 |
製品名: |
4顎の空気の回転式チャック |
爪の打撃: |
200mm |
最高の締め金で止める力: |
2.77KN |
正当な圧力: |
0.1-0.8Mpa |
限界の速度: |
130r/min |
範囲を締め金で止めること: |
0-225mm |
中央高さ: |
315MM |
回転慣性: |
6.1kg.㎡ |
特徴: |
より高い回転精密 |
1. 記述

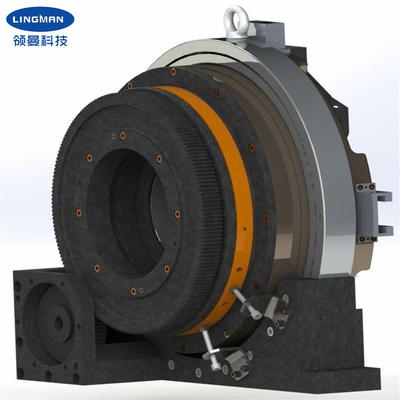

私達のレーザーの空気の回転式チャックはレーザーの管の打抜き機のために主に設計されている。レーザーのチャックは締め金で止め、栄養管のために管を切るとき使用される。それはだけでなく、円形の管、また長方形の管、L-shapの管、H形の管を等締め金で止めることができる。 チャックは完全な打撃に沿って働く、4顎の位置を調節する必要性がない従って生産の効率は非常に改善することができる。 この1つに工作物をしっかりと握り、同時に回ることができる中間でチャックがある。工作物を締め金で止め、回るために工作物の運転を達成するためにプロダクトの後で基盤は一致モーターだけがギヤによって、それから圧縮空気の源（0.1-0.9Mpa）は接続される加えられ、接続される、修理され。
それは側面から空気取り入れ口回すことによってdisconnetを働く前の空気源速い締め金で止め、ゆるむことを実現できる。この種類の空気の回転式チャックは単一および二重シリンダーの力を締め金で止めるthin-walled管および頑丈な管を締め金で止めるより多くの利点があるdifferentcを作り出す転換によって制御される。カッターによって処理される部品の長い長さのためにレーザーの切断のヘッド位置として使用される主要なチャックおよびそれと一致する供給のチャックは通常機械で組に取付けられている。このpenumatic回転式チャックは特別なレーザーのパイプ・カッターおよび他の管の処理機械システムで広く利用されている。
2. パフォーマンス パラメータ
| 製品名 | 空気の回転式チャック |
|
型式番号 |
G500C-225 |
| 爪の打撃 | 200mm |
| 最高の締め金で止める力 | 2.77KN |
| Alloable圧力 | 0.1-0.9MPa |
| 限界の速度 | 130r/min |
| 範囲を締め金で止めること | 0-225mm |
| 中央高さ | 315mm |
| 回転慣性 | 6.1kg.㎡ |
| 回転部品の重量 | 140kg |
| 全単位重量 | 240kg |
注:上記の数は標準的な変数である。私達はまた顧客の特別な条件に従ってプロダクトを設計してもいい。
3.次元
| 指定 | B | B1 | C | D | E | F | G | H | 私 | J | K | O | R | S | |
| G500C-225 | 670 | 315 | 694 | 672 | 100 | 60 | 640 | 273 | 225 | 235 | 250 | 400 | 10 | 8-M8 | 18X21 |
4. 利点
| a.完全な打撃は空気の回転式チャックを設計した |
| b.広い応用範囲、プロフィールの処理の多様化 |
| c.高く反復的な位置の正確さ |
| D.低い維持費、長い耐用年数 |
|
e.多数構成は利用できる 固体か空e.1 櫛タイプe.2かほぞ穴溝のタイプ爪 |
5. 私達のサービス
| a.Weはよい価格の直接工場および速い調達期間である。 |
| あなたが付いているb.Professionalの設計チームの仕事。 |
| 良質を保証するc.Professional QCのチーム。 |
| d.Providing OEM及びODMサービス。 |
6. 生産ライン
