プロダクト細部
起源の場所: 常州、江蘇、中国
ブランド名: Lingman
モデル番号: W200A-25
支払及び船積みの言葉
最小注文数量: 1セット
価格: USD 2600-3100/set
パッケージの詳細: 木製のカートン
受渡し時間: 15-20の仕事日
支払条件: T/T、L/C
供給の能力: 1ヶ月あたりの100セット
製品名: |
主要なチャック |
原料: |
ステンレス鋼 |
爪の打撃: |
25mm |
最高の締め金で止める力: |
8.5KN |
正当な圧力: |
0.4-0.9MPa |
限界の速度: |
500r/min |
範囲を締め金で止めること: |
20-210mm |
中央高さ: |
190mm |
回転慣性: |
0.21kg.㎡ |
回転部品の重量: |
34KG |
全単位重量: |
59Kg |
適用: |
レーザーの切断 |
製品名: |
主要なチャック |
原料: |
ステンレス鋼 |
爪の打撃: |
25mm |
最高の締め金で止める力: |
8.5KN |
正当な圧力: |
0.4-0.9MPa |
限界の速度: |
500r/min |
範囲を締め金で止めること: |
20-210mm |
中央高さ: |
190mm |
回転慣性: |
0.21kg.㎡ |
回転部品の重量: |
34KG |
全単位重量: |
59Kg |
適用: |
レーザーの切断 |

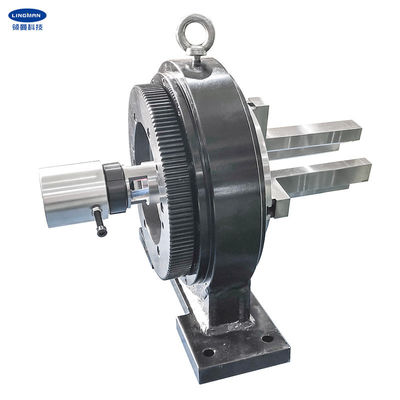

1. 記述
この種類のチャックはチャックもどって来、またチャックに与えている。それは締め金で止め、回り、そして前部そして入戻す工作物のために一般的である。それは使用するとき独立した紡錘として使用することができる主要なチャックのようまたである。機能はまた回るとき工作物を堅く締め金で止めることである。
回転空気入口は尾取付けられたgyratorによって急速な締め金で止め、ゆるむ行為を達成することができるように実現することができる。働く空気源は連続的な空輸補給の原則を採用する。
チャックの基盤を、一致させたモーターをギヤおよび圧縮空気の源と接続して修理するとき、それは回るために工作物を締め金で止め、運転することを実現できる。
切断装置によって処理される部品の長さがより長いので、背部チャックおよび一致させた主要なチャックは頻繁に装置で組に取付けられている。
このチャックの構造は構造を集中させる4顎の自動同時性で、また固体中心である。親切に管シートの統合された機械で使用されるべきそれを推薦すればそれは正方形および円の管シートを切るために適している。
2.パフォーマンス パラメータ
|
W160A-25 |
|
25mm |
|
4.8KN |
|
0.4-0.9MPa |
|
500r/min |
|
15-160mm |
|
150mm |
|
0.1kg.m2 |
|
21kg |
|
44kg |
3.次元
指定 | B | B1 | C | D | E | F | G | H | 私 | J | L | M | N | O | R | S | T | |
W160A-25 | 280 | 150 | 290 | 295 | 120 | 85 | 245 | 94 | 0 | 130 | 152 | 11 | 16 | 5 | 12 | 6-M8 | 13 | 265 |
4.利点
a.完全な打撃の設計 |
b.広い応用範囲、プロフィールの処理の多様化 |
c.高く反復的な位置の正確さ |
D.低い維持費、長い耐用年数 |
e.多数構成は利用できる 櫛タイプe.2かほぞ穴溝のタイプ爪 |
5.生産ライン
6。私達のサービス
a.私達はよい価格の直接工場および速い調達期間である。 |
b.あなたが付いている専門の設計チームの仕事。 |
c.良質を保証する専門QCのチーム。 |
D. OEM及びODMサービスを提供すること。 |
