> プロダクト > 空気の回転式チャック > 精密空気の回転式チャック、穴のチャックを通した4顎

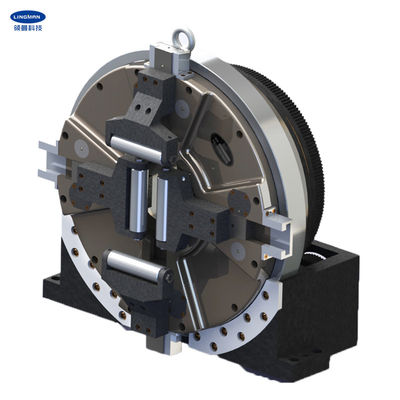

精密空気の回転式チャック、穴のチャックを通した4顎

プロダクト細部

起源の場所: 常州、江蘇、中国

ブランド名: Lingman

モデル番号: G400C-170

支払及び船積みの言葉

最小注文数量: 1セット

価格: USD 6600-7200 set

パッケージの詳細: 木製のカートン

受渡し時間: 10-15の仕事日

支払条件: T/T、L/C

供給の能力: 1ヶ月あたりの100セット

最もよい価格を得なさい
ハイライト:

150rpm空気の回転式チャック

,

精密空気の回転式チャック

,

穴のチャックを通した4顎

爪の打撃:
165mm
最高の締め金で止める力:
1.36-2.45KN
正当な圧力:
0.1-0.9MPa
限界の速度:
150r/min
範囲を締め金で止めること:
0-170mm
中央高さ:
315mm
回転慣性:
3.95kg.㎡
回転部品の重量:
128.5kg
全単位重量:
210KG
爪の打撃:
165mm
最高の締め金で止める力:
1.36-2.45KN
正当な圧力:
0.1-0.9MPa
限界の速度:
150r/min
範囲を締め金で止めること:
0-170mm
中央高さ:
315mm
回転慣性:
3.95kg.㎡
回転部品の重量:
128.5kg
全単位重量:
210KG
精密空気の回転式チャック、穴のチャックを通した4顎
レーザーの打抜き機のための穴のチャックを通した高い回転精密4顎レーザーのチャック

1.Description



このプロダクトは工作物を堅く締め金で止め、同時に回ることができる中間でチャックが付いている独立した回転紡錘として単位を切るレーザーのために特にプロダクト自体、使用することができる設計されている。速い締め金で止め、ゆるむ行為を側面の回転空気取り入れ口を通して達成し空気源は仕事のために切ることができる。



工作物を締め金で止め、回るために工作物の運転を達成するためにプロダクトの後で基盤は一致モーターだけがギヤによって、それから圧縮空気の源(0.1-0.9Mpa)は接続される加えられ、接続される、修理され。


チャックは完全な打撃に沿って働く、4顎の位置を調節する必要性がない適当な管の部品のフル レンジは締め金で止めることができ生産の効率は改善される。



プロダクトは特定目的レーザーの管の打抜き機および他の管の処理の工作機械システムで広く利用されている。



2. パフォーマンス パラメータ



型式番号


G400C-170
爪の打撃 165mm
最高の締め金で止める力 1.36-2.45KN
Alloable圧力 0.1-0.9MPa
限界の速度 150r/min
範囲を締め金で止めること 0-170mm
中央高さ 315mm
回転慣性 3.95kg.㎡
回転部品の重量 128.5kg
全単位重量 210kg



注:上記の数は標準的な変数である。私達はまた顧客の特別な条件に従ってプロダクトを設計してもいい



3.次元


精密空気の回転式チャック、穴のチャックを通した4顎 0


指定 B B1 C D E F G H J K O R S
G400C-170 600 280 590 602 100 60 570 273 170 235 250 400 10 8-M8 18X21


4. 利点



a.完全な打撃の設計
b.広い応用範囲、プロフィールの処理の多様化
c.高く反復的な位置の正確さ
D.低い維持費、長い耐用年数

e.多数構成は利用できる

固体か空e.1

櫛タイプe.2かほぞ穴溝のタイプ爪



5. 生産ライン

精密空気の回転式チャック、穴のチャックを通した4顎 1

6. 私達のサービス



a.Weはよい価格の直接工場および速い調達期間である。
あなたが付いているb.Professionalの設計チームの仕事。
良質を保証するc.Professional QCのチーム。
d.Providing OEM及びODMサービス。
