| MOQ: | 1セット |
| 価格: | USD 3200 set |
| 標準パッケージ: | 木製カートン |
| 配達期間: | 10～15営業日 |
| 支払方法: | T/T、L/C |
| 供給能力: | 毎月 500 セット |
1. 説明
当社は、CNC旋盤およびレーザー切断機用のチャックを製造する専門メーカーです。
さまざまな種類のレーザーチャックを提供しています。国内外の多くの有名なレーザー切断機用のレーザーチャックを提供しています。当社の製品は、多くのお客様にも歓迎されています。

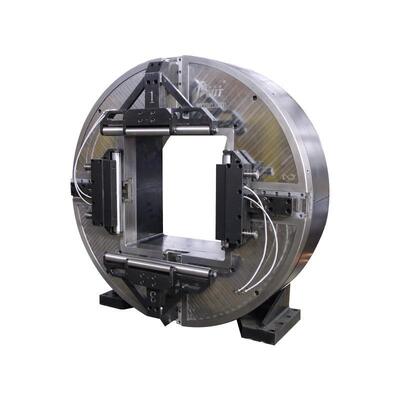

このモデルのレーザーチャックは、レーザーパイプ切断装置用に設計されており、4ジョーフルストロークメインチャックです。チャック自体は、独立した回転スピンドルとして操作できます。製品ベースを固定した後、サポートモーターとギアを接続し、圧縮空気源（0.3〜0.9mpa）を接続してワークをクランプし、ワークを回転させるだけです。チャックのフルストローク操作で、4つのジョーの位置を調整する必要はありません。チャックは、クロスローラーベアリングを備えた完全密閉構造を採用しています。市場に出回っている同様の製品と比較して、チャックはより高い回転精度と繰り返し精度、およびより高い把持力を備えています。
この製品は、特殊なレーザーパイプ切断機などのパイプ切断システムで広く使用できます。
2. 性能パラメータ
|
型番 |
F640DF |
| ジョーストローク | 575mm |
| 最大クランプ力 | 25KN |
| 許容圧力 | 0.3-0.9MPa |
| 制限速度 | 25r/min |
| クランプ範囲 | 44-620mm |
| 中心高さ | 880mm |
| 回転 慣性 |
535kg.㎡ |
| 回転部分重量 | 1650kg |
| ユニット全体の重量 | 3500kg |
注：上記の数値は標準パラメータです。お客様の特別な要件に応じて製品を設計することもできます.
3. 寸法
4. 利点
| a. フルストローク設計 |
| b. 幅広い用途、多様な加工プロファイル |
| c. 高い繰り返し位置決め精度 |
| d. 低メンテナンスコスト、長寿命 |
|
e. 複数の構成が利用可能 e.1 ソリッドまたは中空 e.2 コーム型またはほぞ溝型クロー |
5. 当社のサービス
| a. 当社は、優れた価格と短いリードタイムを提供する直接工場です。 |
| b. プロのデザインチームがお客様と協力します。 |
| c. 高品質を保証する専門のQCチーム。 |
| d. OEM & ODMサービスを提供します。 |
6. 生産ライン
|
|
