| MOQ: | 5セット |
| 価格: | USD 265-780 set |
| 標準パッケージ: | 木製のカートン |
| 配達期間: | 7-15の仕事日 |
| 支払方法: | T/T、L/C |
| 供給能力: | 1ヶ月あたりの200セット |

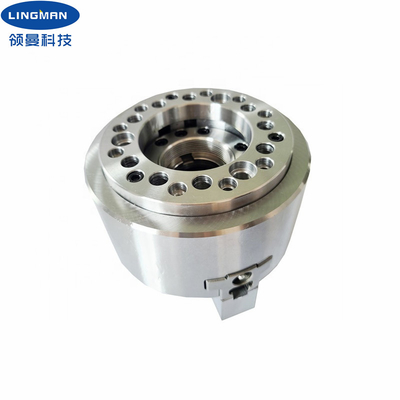

1.記述
このプロダクトは独立した知的財産権の国民のパテント プロダクトである。
チャック自体は作り付けピストンが付いているシリンダーであり、締め金で止め、ゆるむ行為は紡錘の尾制御機構を通して実現される。このプロダクトは不規則な目的の締め金で止めることのために適した大口径のくさび形の3顎のによ穴、特にである。滑走表面は、精密地面堅くなり、直接油を差される。高く堅い構造および高い締め金で止める正確さのこのプロダクトうその利点。その利点は次のとおりである:爪の座席が折易くないおよび工作物の浮遊広さを締め金で止めることは小さいように1つの新しい構造、高い剛性率の部品の設計。2.一般的な関係の標準は他の変更なしで装置の標準的な紡錘と、直接、接続することができる;3.自在継手のタイプの空の回転式オイル シリンダー
標準サイズのチャックに加えて、私達はまた改良されるように回転式旋盤が要求するCNCの旋盤、規則的な旋盤および他の装置のための注文のチャックを提供する。
2.パフォーマンス パラメータ
|
型式番号 |
3H-18 |
|
くさびの打撃 |
23mm |
|
爪の打撃/直径 |
10.6mm |
|
直径を締め金で止めること |
50-450mm |
|
最高。D.Bの引き |
71KN |
|
最高。力を締め金で止めること |
179.8KN |
|
重量 |
164KG |
|
Max.working圧力 |
2.4Mpa |
|
最高。数回転 |
2000 r.p.m |
|
適当な回転式シリンダー |
TH-1512 |
3.次元
| 指定 | B | C | D | D1 | D2 | E | E1 | F | 最高G。 | G min。 | H | J | |
| 3H-18 | 450 | 133 | 300 | 235 | / | / | 6 | / | 120 | 11 | -12 | 39 | 60 |
4.利点
| a.完全な打撃の設計 |
| b.広い応用範囲、プロフィールの処理の多様化 |
| c.高く反復的な位置の正確さ |
| D.低い維持費、長い耐用年数 |
|
e.多数構成は利用できる 櫛タイプe.2かほぞ穴溝のタイプ爪 |
5. 私達のサービス
| a. 私達はよい価格の直接工場および速い調達期間である。 |
| b. あなたが付いている専門の設計チームの仕事。 |
| s. 良質を保証する専門QCのチーム。 |
| d. OEM及びODMサービスなら。 |
6.生産ライン
|
|
