プロダクト細部
起源の場所: 中国
ブランド名: LINGMAN
モデル番号: G400C-170/G500C-225/G500DC-230
支払及び船積みの言葉
最小注文数量: 10
価格: USD3000-6000/SETS
パッケージの詳細: 木製箱
受渡し時間: 30days
支払条件: T/T
供給の能力: 1000sets/month
爪の打撃/直径: |
165/200/220mm |
最高クランプ力: |
1.36-4.86kN |
圧力を許可しなさい: |
0.1-0.9MPa |
回転制限速度: |
150/130150r/min |
範囲を締め金で止めること: |
diameter0-170/0-225/25-225mm |
中央高さ: |
280/315/315mm |
回転慣性: |
3.95/6.1/6.1kg.m2 |
回転部品の重量: |
128.5/140/140 kg |
全単位重量: |
210/240/240kg |
爪の打撃/直径: |
165/200/220mm |
最高クランプ力: |
1.36-4.86kN |
圧力を許可しなさい: |
0.1-0.9MPa |
回転制限速度: |
150/130150r/min |
範囲を締め金で止めること: |
diameter0-170/0-225/25-225mm |
中央高さ: |
280/315/315mm |
回転慣性: |
3.95/6.1/6.1kg.m2 |
回転部品の重量: |
128.5/140/140 kg |
全単位重量: |
210/240/240kg |

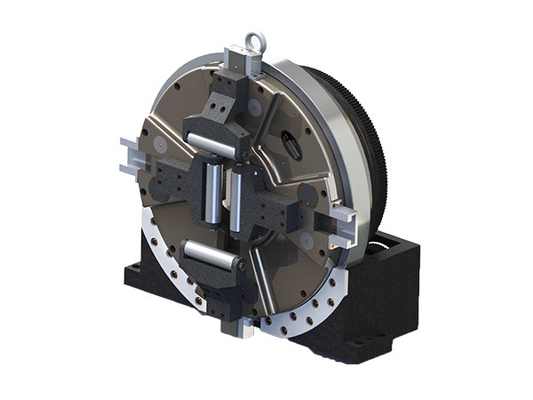

完全な打撃管レーザーの切断機械HSG/XTレーザー/Jiatai /PENTA CHUTIAN/LONGXIN/hanレーザーのための主要なレーザーのチャック
このプロダクトは装置を切るレーザーの管のために特に設計されている。プロダクト自体はしっかりと工作物を締め金で止め、同時に回ることができる中間でチャックが付いている独立した回転紡錘として、使用することができる。それは側面から空気取り入れ口を回すことによって速く締め金で止め、unclampingを実現できる。、働く前に空気源を切りなさい。工作物を締め金で止め、回るために工作物を運転するためにプロダクトの後で基盤は一致モーターおよびギヤ関係だけが必要である、圧縮空気の源（0.1-0.9MPA）は接続することができる、修理され。
チャックは4顎の位置の付加的な調節なしで完全な打撃で、はたらき、適当な管付属品のフル レンジを締め金で止めることができ生産の効率を改善する。チャックはよりよい安定性があり、耐久性を十分に封じられた構造を採用する。それは十字の軸受が装備され、長い耐用年数を過す。回転正確さは正確さを置くことを繰り返すために従来のレーザーのチャックのそれより高く、締め金で止める力は市場の同じようなプロダクトのそれより大きい。低い空気圧の場合にはthin-walled管付属品の条件を満たすために、より小さい締め金で止める力は得ることができる。処理。
このプロダクトは熱心なレーザーの管の打抜き機のような工作機械を処理する管で広く利用されている。
| 型号 モデル |
爪行程/直径mm 爪の打撃の直径 |
最大夹紧力KN 最高の締め金で止める力 |
许用压力MPa 正当な圧力 |
极限转速r/min 限界の速度 |
夹紧范围mm 範囲を締め金で止めること |
中心高mm 中央高さ |
转动惯量Kg.m2回転慣性 | 转动部分重量Kg 回転部品の重量 |
整机重量Kg 全単位重量 |
| G400C-170 | 165 | 1.36 （0.5MPA） 2.45 （0.9MPA） |
0.1-0.9 | 150 | φ0-170 | 280 | 3.95 | 128.5 | 210 |
| G500C-225 | 200 | 1.6 （0.5MPA） 2.77 （0.9MPA） |
0.1-0.9 | 130 | φ0-225 | 315 | 6.1 | 140 | 240 |
| G500DC-230 | 220 |
2.7 （0.5MPA） 4.86 （0.9MPA） |
0.1-0.9 | 15 | φ25-225 | 315 | 6.1 | 140 | 240 |
| 规格 指定 |
B | B1 | C | D | E | F | G | H | 私 | J | K | L | M | N | O | P | Q | R | S | |
| G400C-170 | 600 | 280 | 590 | 602 | 100 | 60 | 570 | 273 | 170 | 235 | 250 | 400 | / | / | / | 10 | / | / | 8-M8 | 18X21 |
| G500C-225 | 670 | 315 | 694 | 672 | 100 | 60 | 640 | 273 | 225 | 235 | 250 | 400 | / | / | / | 10 | / | / | 8-M8 | 18X21 |
| G500DC-230 | 670 | 315 | 694 | 672 | 100 | 60 | 640 | 273 | 225 | 235 | 250 | 400 | / | / | / | 10 | / | / | 8-M8 | 18X21 |
