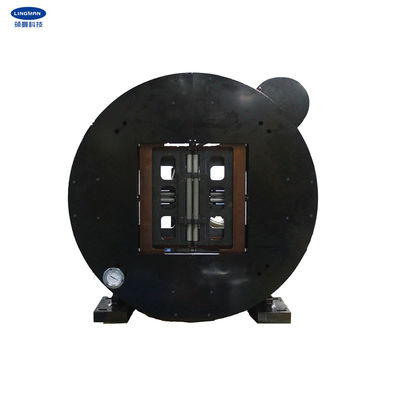

170mm 4顎装置を切るレーザーの管のための空気力のチャック

プロダクト細部

起源の場所: 常州、江蘇、中国

ブランド名: Lingman

モデル番号: G400JF-170

支払及び船積みの言葉

最小注文数量: 1セット

価格: USD 3800-6500 set

パッケージの詳細: 木製のカートン

受渡し時間: 15-20の仕事日

支払条件: T/T、L/C

供給の能力: 1ヶ月あたりの100セット

最もよい価格を得なさい
ハイライト:

170mm空気力のチャック

,

1.2KN空気力のチャック

,

軽量の4顎力のチャック

爪の打撃:
154mm
最高の締め金で止める力:
1.2KN
正当な圧力:
0.4-0.9MPa
限界の速度:
500r/min
範囲を締め金で止めること:
16-170mm
中央高さ:
260mm
回転慣性:
1.72kg.㎡
回転部品の重量:
89kg
全単位重量:
144KG
爪の打撃:
154mm
最高の締め金で止める力:
1.2KN
正当な圧力:
0.4-0.9MPa
限界の速度:
500r/min
範囲を締め金で止めること:
16-170mm
中央高さ:
260mm
回転慣性:
1.72kg.㎡
回転部品の重量:
89kg
全単位重量:
144KG
170mm 4顎装置を切るレーザーの管のための空気力のチャック
170mmの直径4の顎装置を切るレーザーの管のための空気力のチャック

1.記述



私達のチャックは装置を切るレーザーの管のために特に設計されている。生産自体はしっかりと回っている間工作物を締め金で止めることができるチャックが付いている独立した回転紡錘として、使用することができる。速い締め金で止め、ゆるむ行為を側面の回転空気取り入れ口を通して達成することができ空気源は働くために切られなければならない。



チャックはシリンダーを直接使用することによって出力する。それに高い機械効率、小さいエネルギー損失、大きい出力クランプ力および安定した締め金で止める力がある。チャックの構造は非常に簡単で、少数の要素および部品がある。さらに、重量は軽く、低い故障率、安定した性能、小さい慣性モーメントおよび低負荷の消費がある。



円形の穴のチャックと比較されて、正方形の管のサイズは増加し、使用の規模は拡大される。





2.パフォーマンス パラメータ



  • 型式番号
G400JF-170
  • 爪の打撃
154mm
  • 力を締め金で止めるMaximunm
1.2KN
  • 正当な圧力
0.4-0.9MPa
  • 限界の速度
500r/min
  • 範囲を締め金で止めること
16-170mm
  • 中央高さ
260mm
  • 回転慣性
1.72g.m2
  • 回転部品の重量
89kg
  • 全単位重量
144kg



3.次元


170mm 4顎装置を切るレーザーの管のための空気力のチャック 0


指定 B B1 C D E F G H J K L O R S
G400JF-170 500 260 510 515 164.5 100 440 175.5 250 325 355 30 170 16 12-M8 18



170mm 4顎装置を切るレーザーの管のための空気力のチャック 1


4.利点


a.完全な打撃の設計
b.広い応用範囲、プロフィールの処理の多様化
c.高く反復的な位置の正確さ
D.低い維持費、長い耐用年数

e.多数構成は利用できる
固体か空e.1

櫛タイプe.2かほぞ穴溝のタイプ爪





5.生産ライン

170mm 4顎装置を切るレーザーの管のための空気力のチャック 2

6。私達のサービス

1。私達はよい価格の直接工場および速い調達期間である。
2.あなたが付いている専門の設計チームの仕事。

3.良質を保証する専門QCのチーム。

4. OEM及びODMサービスを提供すること。
