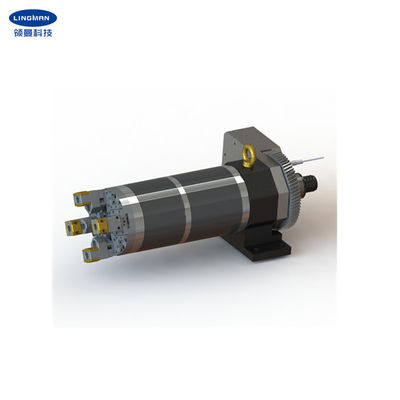

空気管の打抜き機レーザーの切断のチャック4顎に与える

プロダクト細部

起源の場所: 常州、江蘇、中国

ブランド名: Lingman

モデル番号: B220H

支払及び船積みの言葉

最小注文数量: 1セット

価格: USD 3400-4600/set

パッケージの詳細: 木製のカートン

受渡し時間: 15-20の仕事日

支払条件: T/T、L/C

供給の能力: 1ヶ月あたりの100セット

最もよい価格を得なさい
ハイライト:

空気の供給レーザーの切断のチャック

,

4顎レーザーの切断のチャック

,

420r/min空気レーザーのチャック

爪の打撃:
70mm
最高の締め金で止める力:
2.4KN
正当な圧力:
0.3-0.9MPa
限界の速度:
420r/min
範囲を締め金で止めること:
10-230mm
中央高さ:
145mm
回転慣性:
0.21kg.㎡
回転部品の重量:
45kg
全単位重量:
107kg
爪の打撃:
70mm
最高の締め金で止める力:
2.4KN
正当な圧力:
0.3-0.9MPa
限界の速度:
420r/min
範囲を締め金で止めること:
10-230mm
中央高さ:
145mm
回転慣性:
0.21kg.㎡
回転部品の重量:
45kg
全単位重量:
107kg
空気管の打抜き機レーザーの切断のチャック4顎に与える
4顎レーザーの管の打抜き機のための空気の供給レーザーの切断のチャックが付いているレーザーのチャック

1. Descripition



このチャックは装置を切るlaerの管のために設計されている。それは側面から空気取り入れ口回すことによってdisconnetを働く前の空気源速い締め金で止め、ゆるむことを実現できる。それは単一および二重シリンダーの力を締め金で止めるthin-walled管および頑丈な管を締め金で止めるより多くの利点があるdifferentcを作り出す転換によって制御される。 このモデルに小さい回転慣性があり、低負荷を消費する。チャックに正確さを置くよりよいちり止めの性能およびより高い繰り返しがある。



2本の独立したシリンダー、一方通行弁があり逆止弁におよびまた長期圧力保有物機能が(8時間に)中ある。速い締め金で止め、ゆるむ行為を空気入口の側面の回転によって達成することができ仕事を始めるために空気源を切る。基盤を修理した後、ギヤおよび圧縮空気の源の接続モーターは回るために工作物を締め金で止め、運転することを実現できる。それは締め金で止め、回る工作物のために主に使用される。

版ボディのスライドの柵のindepent設計はそれをクリーニングおよび維持を結合し、分解すること、促進することもっと簡単にし装置の動きをより滑らか、耐久力のあるにするより高いmathing正確さ、あり、端の顧客のための維持および交換部品の頻度を非常に減らし、より遅い使用の費用を救う。



2.パフォーマンス パラメータ



  • 型式番号
B220H
  • 爪の打撃
70mm
  • 力を締め金で止めるMaximunm
2.4KN
  • 正当な圧力
0.3-0.9MPa
  • 限界の速度
420r/min
  • 範囲を締め金で止めること
10-230mm
  • 中央高さ
145mm
  • 回転慣性
0.21Kg.m2
  • 回転部品の重量
45kg
  • 全単位重量
107kg



3.次元


空気管の打抜き機レーザーの切断のチャック4顎に与える 0


指定 B C D E F G J K L M N
B220H 145 684.5 220 250 70 120 R9 40 434.5 120 165.65 25




4.利点

a.完全な打撃の設計
b.広い応用範囲、プロフィールの処理の多様化
c.高く反復的な位置の正確さ
D.低い維持費、長い耐用年数

e.多数構成は利用できる
固体か空e.1

櫛タイプe.2かほぞ穴溝のタイプ爪





5.生産ライン

空気管の打抜き機レーザーの切断のチャック4顎に与える 1

6。私達のサービス



a.私達はよい価格の直接工場および速い調達期間である。
b.あなたが付いている専門の設計チームの仕事。
c.良質を保証する専門QCのチーム。
D. OEM及びODMサービスを提供すること。
