プロダクト細部
起源の場所: 常州、江蘇、中国
ブランド名: Lingman
モデル番号: W320S-50
支払及び船積みの言葉
最小注文数量: 1セット
価格: USD 2600-3100/set
パッケージの詳細: 木製のカートン
受渡し時間: 15-20の仕事日
支払条件: T/T、L/C
供給の能力: 1ヶ月あたりの100セット
製品名: |
主要なチャック |
原料: |
ステンレス鋼 |
爪の打撃: |
50mm |
最高の締め金で止める力: |
4.5KN |
正当な圧力: |
0.4-0.9MPa |
限界の速度: |
500r/min |
範囲を締め金で止めること: |
20-320mm |
中央高さ: |
260mm |
回転慣性: |
1.68kg.㎡ |
回転部品の重量: |
107kg |
全単位重量: |
185kg |
製品名: |
主要なチャック |
原料: |
ステンレス鋼 |
爪の打撃: |
50mm |
最高の締め金で止める力: |
4.5KN |
正当な圧力: |
0.4-0.9MPa |
限界の速度: |
500r/min |
範囲を締め金で止めること: |
20-320mm |
中央高さ: |
260mm |
回転慣性: |
1.68kg.㎡ |
回転部品の重量: |
107kg |
全単位重量: |
185kg |
1. 記述

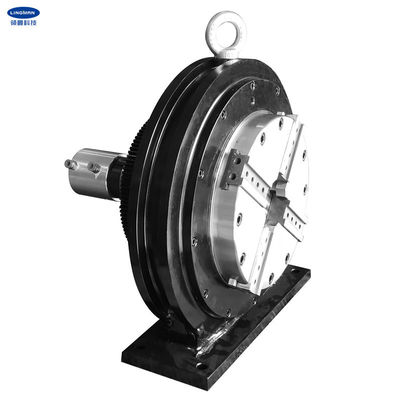

このプロダクトはレーザーのパイプ・カッターのために特に設計されている。プロダクト自体はしっかりと工作物を締め金で止め、同時に回ることができる中間でチャックが付いている独立した紡錘として使用することができる。
プロダクト基盤が修理された後、一致させたモーターをギヤによって接続し、工作物を回るために締め金で止め、運転することを実現するために圧縮空気の源（0.4-0.9Mpa）を接続しなさい。それは締め金で止め、回り、そして前部そして入戻す工作物のために主に使用される。
打抜き機によって処理される部品の長さがより長いので、背部チャックおよび一致させた主要なチャックは装置で組に一般に取付けられている。この種類の供給のチャックは自動2 2中心の構造であり、二重力の4つの爪がある。それは回状、正方形、rectangualrの、楕円および他の中央軸線の対称の部品を締め金で止めるために適用することができる。
さらに、それは固体構造にまたあり、親切に重い管の打抜き機で使用されるべきそれを推薦する。
2.パフォーマンス パラメータ
|
W320S-50 |
|
50mm |
|
4.5KN |
|
0.4-0.9MPa |
|
500r/min |
|
20-320mm |
|
260mm |
|
1.68kg.m2 |
|
107kg |
|
185kg |
3.次元
| 指定 | B | B1 | C | D | E | F | G | H | 私 | J | L | M | N | O | P | Q | R | S | T | |
| W320S-21 | 520 | 260 | 460 | 490 | 175 | 130 | 475 | 223 | 0 | 65 | 88 | 20 | 45 | 4 | 30 | 20 | M12 | 6-M10 | 18 | 375 |
4.利点
| a.完全な打撃の設計 |
| b.広い応用範囲、プロフィールの処理の多様化 |
| c.高く反復的な位置の正確さ |
| D.低い維持費、長い耐用年数 |
|
e.多数構成は利用できる 櫛タイプe.2かほぞ穴溝のタイプ爪 |
5.生産ライン
6。私達のサービス
| a.私達はよい価格の直接工場および速い調達期間である。 |
| b.あなたが付いている専門の設計チームの仕事。 |
| c.良質を保証する専門QCのチーム。 |
| D. OEM及びODMサービスを提供すること。 |
