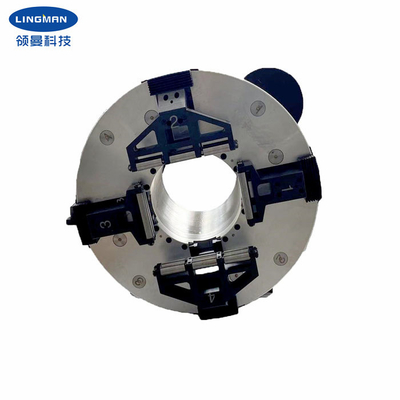

空気の回転式チャックの本管4の顎管のカッターのための回転式レーザーのチャック

プロダクト細部

起源の場所: 常州、江蘇、中国

ブランド名: Lingman

モデル番号: 空気の回転式chuckG700D-270

支払及び船積みの言葉

最小注文数量: 1セット

価格: USD 4800-5200 set

パッケージの詳細: 木製のカートン

受渡し時間: 10-15の仕事日

支払条件: T/T、L/C

供給の能力: 1ヶ月あたりの500セット

最もよい価格を得なさい
ハイライト:

4顎回転式レーザーのチャック

,

管のカッター回転式レーザーのチャック

,

管のカッターの空気の回転式チャック

製品名:
空気の回転式チャック
爪の打撃:
242mm
最高の締め金で止める力:
3.16KN
正当な圧力:
0.2-0.9MPA
限界の速度:
115r/min
範囲を締め金で止めること:
15-270mm
中央高さ:
375mm
回転慣性:
10.92kg.㎡
製品名:
空気の回転式チャック
爪の打撃:
242mm
最高の締め金で止める力:
3.16KN
正当な圧力:
0.2-0.9MPA
限界の速度:
115r/min
範囲を締め金で止めること:
15-270mm
中央高さ:
375mm
回転慣性:
10.92kg.㎡
空気の回転式チャックの本管4の顎管のカッターのための回転式レーザーのチャック
空気の回転式チャックの主要な4顎管のカッターのための回転式レーザーのチャック

1. 記述



チャックは特に装置を切るレーザーの管のために設計されている4顎の完全な打撃のマスターのチャックである。チャック自体は独立した回転紡錘として働くことができる。プロダクトの基盤が固定だった後、ちょうど支持モーターおよびギヤ関係を加え、次に工作物を締め金で止め、回るために工作物を運転するように圧縮空気の源(0.3-0.9mpa)を接続しなさい。チャックの完全な打撃操作、4つの足の位置を調節する必要性無し。チャックは十字の軸受が装備されている十分に封じられた構造を採用する。市場の同じようなプロダクトと比較されて、チャックにより高い回転正確さおよび繰返しの正確さが、またより高い締め金で止める力をある。
二重力の4顎の紡錘のチャックを切る全一連のレーザーの開発は研究および設計の質を改善する何回も後に私達の会社の前空気のチャックおよび他の関連の空気プロダクトの統合、である。それに単純構造、便利な取付け、強い適用の可能性、きれいな、耐久、信頼できる締め金で止めることおよび耐久の精密の特徴がある。それは作業能率を改善し、製造原価を削減し、従業員の労働の強度を減らすことができる。このプロダクトは専門の管の打抜き機、管の版機械のために適して、いろいろな種類の円形の管、正方形の管、長方形の管、処理する楕円の管の切断のために適した他の魅惑的な管の部品は爪の小さい修正管の切られたいろいろな種類の形である場合もある。

2. パフォーマンス パラメータ



製品名 空気の回転式チャック

型式番号


G700D-270
爪の打撃 240mm
最高の締め金で止める力 3.15KN
Alloable圧力 0.3-0.9MPa
限界の速度 120/min
範囲を締め金で止めること 15-265mm
中央高さ 375mm
回転慣性

10.9kg.㎡

回転部品の重量 215kg
全単位重量 307kg



注:上記の数は標準的な変数である。私達はまた顧客の特別な条件に従ってプロダクトを設計してもいい



3.次元


空気の回転式チャックの本管4の顎管のカッターのための回転式レーザーのチャック 0


指定 B B1 C D E F G H J K O R S
G700D-270 665 375 700 725 265 220 610 380 270 330 296 558 5 12-M10 18X28


4. 利点



a.完全な打撃の設計
b.広い応用範囲、プロフィールの処理の多様化
c.高く反復的な位置の正確さ
D.低い維持費、長い耐用年数

e.多数構成は利用できる

固体か空e.1

櫛タイプe.2かほぞ穴溝のタイプ爪



5. 私達のサービス



a. 私達はよい価格の直接工場および速い調達期間である。
b. あなたが付いている専門の設計チームの仕事。
c. 良質を保証する専門QCのチーム。
d. OEM及びODMサービスなら。



6. 生産ライン

空気の回転式チャックの本管4の顎管のカッターのための回転式レーザーのチャック 1
