プロダクト細部
起源の場所: 常州、江蘇、中国
ブランド名: Lingman
モデル番号: 空気の回転式chuckG500C-225
支払及び船積みの言葉
最小注文数量: 1セット
価格: USD 6600-7200 set
パッケージの詳細: 木製のカートン
受渡し時間: 10-15の仕事日
支払条件: T/T、L/C
供給の能力: 1ヶ月あたりの500セット
製品名: |
空気の回転式チャック |
爪の打撃: |
200mm |
最高の締め金で止める力: |
2.72KN |
正当な圧力: |
0.1-0.8Mpa |
限界の速度: |
125r/min |
範囲を締め金で止めること: |
0-225mm |
中央高さ: |
314mm |
回転慣性: |
6.1kg.㎡ |
特徴: |
より高いclapming精密 |
製品名: |
空気の回転式チャック |
爪の打撃: |
200mm |
最高の締め金で止める力: |
2.72KN |
正当な圧力: |
0.1-0.8Mpa |
限界の速度: |
125r/min |
範囲を締め金で止めること: |
0-225mm |
中央高さ: |
314mm |
回転慣性: |
6.1kg.㎡ |
特徴: |
より高いclapming精密 |

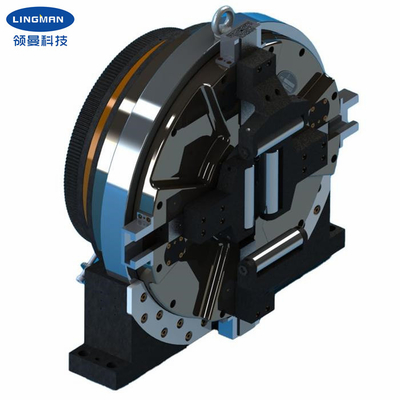

1. 記述
この空気の回転式チャックは独立した回転紡錘としてレーザーの打抜き機のために特に、プロダクト自体使用することができる設計されている中間にチャックが、同時に回る工作物を締め金で止めることができるある。
チャックの4つの爪の位置の付加的な調節のない完全な打撃の仕事は、改善する生産の効率を完全な一連の適当な管付属品を締め金で止めることができる。この種類の空気の回転式チャックはより高いちり止めの性能および操作の安定性の十分に封じられた構造を、採用する。作り付けの十字の軸受、長い耐用年数の回転正確さはおよび力を締め金で止める市場の他の従来のレーザーのチャックより正確さの位置を繰り返すために市場の同じようなプロダクトより大きかったり、しかしまた薄壁の管の処理に会うことができる。
空気の回転式チャックは専門レーザーの打抜き機および他の管の処理機械システムで一般的である。
2. パフォーマンス パラメータ
製品名 | 空気の回転式チャック |
型式番号 |
G500C-225 |
爪の打撃 | 200mm |
最高の締め金で止める力 | 2.77KN |
Alloable圧力 | 0.1-0.9MPa |
限界の速度 | 130r/min |
範囲を締め金で止めること | 0-225mm |
中央高さ | 315mm |
回転慣性 | 6.1kg.㎡ |
回転部品の重量 | 140kg |
全単位重量 | 240kg |
注:上記の数は標準的な変数である。私達はまた顧客の特別な条件に従ってプロダクトを設計してもいい。
3.次元
指定 | B | B1 | C | D | E | F | G | H | 私 | J | K | O | R | S | |
G500C-225 | 670 | 315 | 694 | 672 | 100 | 60 | 640 | 273 | 225 | 235 | 250 | 400 | 10 | 8-M8 | 18X21 |
4. 利点
a.完全な打撃は空気の回転式チャックを設計した |
b.広い応用範囲、プロフィールの処理の多様化 |
c.高く反復的な位置の正確さ |
D.低い維持費、長い耐用年数 |
e.多数構成は利用できる 固体か空e.1 櫛タイプe.2かほぞ穴溝のタイプ爪 |
5. 私達のサービス
a.Weはよい価格の直接工場および速い調達期間である。 |
あなたが付いているb.Professionalの設計チームの仕事。 |
良質を保証するc.Professional QCのチーム。 |
d.Providing OEM及びODMサービス。 |
6. 生産ライン
