プロダクト細部
起源の場所: 常州、江蘇、中国
ブランド名: Lingman
モデル番号: G400C-170
支払及び船積みの言葉
最小注文数量: 1セット
価格: USD 6600-7200 set
パッケージの詳細: 木製のカートン
受渡し時間: 10-15の仕事日
支払条件: T/T、L/C
供給の能力: 1ヶ月あたりの100セット
製品名: |
レーザーのチャック |
爪の打撃: |
170mm |
最高の締め金で止める力: |
1.36-2.5KN |
正当な圧力: |
0.2-0.9MPA |
限界の速度: |
160r/min |
範囲を締め金で止めること: |
5-170mm |
中央高さ: |
280mm |
回転慣性: |
3.95kg.㎡ |
製品名: |
レーザーのチャック |
爪の打撃: |
170mm |
最高の締め金で止める力: |
1.36-2.5KN |
正当な圧力: |
0.2-0.9MPA |
限界の速度: |
160r/min |
範囲を締め金で止めること: |
5-170mm |
中央高さ: |
280mm |
回転慣性: |
3.95kg.㎡ |
1. 記述

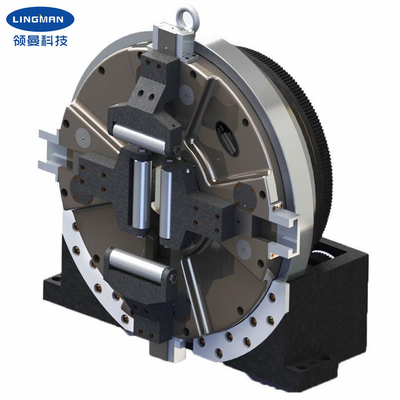

このチャックは特に装置を切るレーザーの管のために設計されている4顎の全打撃の主要なチャックである。この1つに工作物をしっかり握り、同時に回る中間で回転独立した紡錘がある。プロダクト基盤は修理された後、一致モーターを加え、ギヤによって接続し、次に工作物を締め金で止め、回るために工作物を運転するように圧縮空気の源だけ（0.1-0.9Mpa）を接続することは必要である。速い締め金で止め、解放の行為は横の回転空気入口によって達成される。生産の効率を改善できる適当な管付属品のフル レンジは締め金で止めることができる。市場の同じようなプロダクトと比較されて、チャックにより高い回転正確さがおよび反復性、またより高い締め金で止める力がある。
プロダクトは特別なレーザーの管の打抜き機および他の管の処理の工作機械システムで広く利用される。
2. パフォーマンス パラメータ
|
型式番号 |
G400C-170 |
| 爪の打撃 | 165mm |
| 最高の締め金で止める力 | 1.36-2.45KN |
| Alloable圧力 | 0.1-0.9MPa |
| 限界の速度 | 150r/min |
| 範囲を締め金で止めること | 0-170mm |
| 中央高さ | 280mm |
| 回転慣性 | 3.95kg.㎡ |
| 回転部品の重量 | 128.5kg |
| 全単位重量 | 210kg |
注:上記の数は標準的な変数である。私達はまた顧客の特別な条件に従ってプロダクトを設計してもいい。
3.次元
| 指定 | B | B1 | C | D | E | F | G | H | 私 | J | K | O | R | S | |
| G400C-170 | 600 | 280 | 590 | 602 | 100 | 60 | 570 | 273 | 170 | 235 | 250 | 400 | 10 | 8-M8 | 18X21 |
4. 利点
| a.完全な打撃の設計 |
| b.広い応用範囲、プロフィールの処理の多様化 |
| c.高く反復的な位置の正確さ |
| D.低い維持費、長い耐用年数 |
|
e.多数構成は利用できる 固体か空e.1 櫛タイプe.2かほぞ穴溝のタイプ爪 |
5. 私達のサービス
| a. 私達はよい価格の直接工場および速い調達期間である。 |
| b. あなたが付いている専門の設計チームの仕事。 |
| c. 良質を保証する専門QCのチーム。 |
| d. OEM及びODMサービスなら。 |
