プロダクト細部
起源の場所: 常州、江蘇、中国
ブランド名: Lingman
モデル番号: 4H-08
支払及び船積みの言葉
最小注文数量: 1セット
価格: USD 550-1650 set
パッケージの詳細: 木製のカートン
受渡し時間: 7-15の仕事日
支払条件: T/T、L/C
供給の能力: 1ヶ月あたりの200セット
製品名: |
油圧スルーホールチャック |
くさびの打撃: |
16mm |
爪の打撃/直径: |
7.4mm |
直径を締め金で止めること: |
13-210mm |
最高。D.Bの引き: |
34.3KN |
最高。力を締め金で止めること: |
85.5KN |
最高。回転の数: |
4200 r.p.m |
重量: |
25.4KG |
Max.Working圧力: |
2.8Mpa |
該当するロータリーシリンダー: |
TH-852 |
製品名: |
油圧スルーホールチャック |
くさびの打撃: |
16mm |
爪の打撃/直径: |
7.4mm |
直径を締め金で止めること: |
13-210mm |
最高。D.Bの引き: |
34.3KN |
最高。力を締め金で止めること: |
85.5KN |
最高。回転の数: |
4200 r.p.m |
重量: |
25.4KG |
Max.Working圧力: |
2.8Mpa |
該当するロータリーシリンダー: |
TH-852 |
1.記述

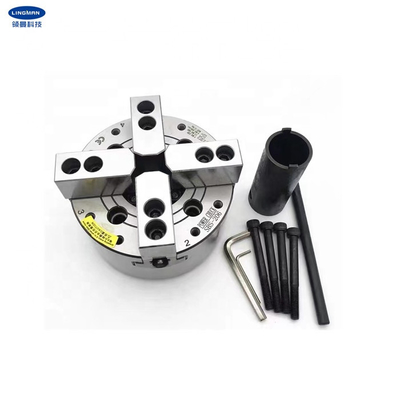

チャックは特別型の目的を締め金で止めるために特に適している大きいによ穴の構造を採用し、4つの爪はくさび形である。すべての滑走表面は、精密地面堅くなり、直接油を差される。さらに、それに高い剛性率および高い締め金で止める正確さがある。
チャックは強く、耐久、滑らかに操業高速でである。自動化された生産のために適した高い位置の反復性および大きい締め金で止める力。穴を通して設計は長い工作物の機械化に使用することができる。
コレットは旋盤の重量を減らし、耐用年数を高める。短いシリンダーの関係は国民の標準に合致し、顧客は旋盤の構造を変える必要はないが容易に近いうちに取付けることができるチャックとだけ同じサイズのフランジを必要とする。
15インチに加えて、4インチのようなチャックのさまざまなサイズ、5インチ、6インチ、8インチ、12インチおよび18インチはまた利用できる。注文のチャックはあなたのデッサンおよび条件に従ってまた利用できる。
2.パフォーマンス パラメータ
|
型式番号 |
4H-08 |
|
くさびの打撃 |
16mm |
|
爪の打撃/直径 |
7.4mm |
|
直径を締め金で止めること |
13-210mm |
|
最高。D.Bの引き |
34.3KN |
|
最高。力を締め金で止めること |
85.5KN |
|
重量 |
25.4KG |
|
Max.working圧力 |
2.8Mpa |
|
最高。数回転 |
4200 r.p.m |
|
適当な回転式シリンダー |
TH-852 |
3.次元
4. 利点
| a. 完全な打撃の設計 |
| b. 広い応用範囲、プロフィールの処理の多様化 |
| c. 高く反復的な位置の正確さ |
| d. 低い維持費、長い耐用年数 |
| e. 多数構成は利用できる 固体か空e.1 櫛タイプe.2かほぞ穴溝のタイプ爪 |
5. 私達のサービス
| a. 私達はよい価格の直接工場および速い調達期間である。 |
| b. あなたが付いている専門の設計チームの仕事。 |
| s. 良質を保証する専門QCのチーム。 |
| d. OEM及びODMサービスなら |
6.生産ライン
