プロダクト細部
起源の場所: 常州、江蘇、中国
ブランド名: Lingman
モデル番号: 3H-04/05/06/08/10/12
支払及び船積みの言葉
最小注文数量: 1セット
価格: USD 300-780 set
パッケージの詳細: 木製のカートン
受渡し時間: 7-15の仕事日
支払条件: T/T、L/C
供給の能力: 1ヶ月あたりの200セット
材料: |
ステンレス鋼 |
くさびの打撃: |
12mm |
爪の打撃/直径: |
5.5mm |
直径を締め金で止めること: |
15-168mm |
最高。D.Bの引き: |
21.5KN |
最高。力を締め金で止めること: |
56.8KN |
重量: |
13.7KG |
最高。数回転: |
6000 r.p.m |
適当なシリンダー: |
TH-646 |
構造: |
穴を通して |
適用: |
CNCの旋盤機械 |
材料: |
ステンレス鋼 |
くさびの打撃: |
12mm |
爪の打撃/直径: |
5.5mm |
直径を締め金で止めること: |
15-168mm |
最高。D.Bの引き: |
21.5KN |
最高。力を締め金で止めること: |
56.8KN |
重量: |
13.7KG |
最高。数回転: |
6000 r.p.m |
適当なシリンダー: |
TH-646 |
構造: |
穴を通して |
適用: |
CNCの旋盤機械 |
1.記述

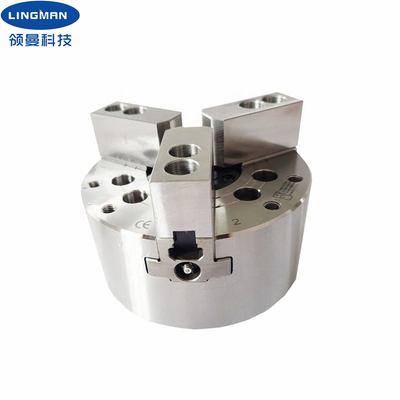

私達の会社はレーザーの打抜き機のためのCNCの旋盤そしてチャックの専門の製造業者である。今度は油圧チャックは市場で非常に普及している。この力のチャックの構造は大きい直通の穴が付いている空の構造である。チャックに3つのくさび形の顎があり、異様型の工作物を締め金で止めるために理想的である。油を差される私達のチャックのすべての滑走表面は、精密地面および直接堅くなる。さらに、それに高い剛性率および高い締め金で止める正確さがある。
チャックは丈夫、耐久、滑らかに操業高速でである。自動化された生産のために適した高い位置の反復性および大きい締め金で止める力。穴を通して設計は長い工作物の機械化に使用することができる。
チャックは4"、5"、6"、8"、10"、12"および15"のようなさまざまなサイズで利用できる。標準サイズのチャックに加えて、注文のチャックはあなたのデッサンおよび条件に従ってまた利用できる。
2.パフォーマンス パラメータ
型式番号 |
3H-06 |
くさびの打撃 |
12mm |
爪の打撃/直径 |
5.5mm |
直径を締め金で止めること |
15-168mm |
最高。D.Bの引き |
21.5KN |
最高。力を締め金で止めること |
56.8KN |
重量 |
13.7KG |
Max.working圧力 |
2.4Mpa |
最高。回転の数 |
6000 r.p.m |
適当な回転式シリンダー |
TH-646 |
3.次元
指定 | B | C | D | D1 | D2 | E | E1 | F | 最高G。 | G min。 | H | J | |
3H-06 | 168 | 81 | 140 | 104.8 | 63.51 | 116 | 5 | 20 | 45 | 11 | -1 | 19 | 20 |
4.利点
a.完全な打撃の設計 |
b.広い応用範囲、プロフィールの処理の多様化 |
c.高く反復的な位置の正確さ |
D.低い維持費、長い耐用年数 |
e.多数構成は利用できる 櫛タイプe.2かほぞ穴溝のタイプ爪 |
5. 私達のサービス
a. 私達はよい価格の直接工場および速い調達期間である。 |
b. あなたが付いている専門の設計チームの仕事。 |
s. 良質を保証する専門QCのチーム。 |
d. OEM及びODMサービスなら。 |
6. 生産ライン
